アトラス X FORCE エックスフォース グラブバー タンデムグリップ併用強化リアキャリア
2024年3月26日に付属品の変更を行いました。
■商品名:アトラス X FORCE(エックスフォース)グラブバー タンデムグリップ併用強化リアキャリア
■商品コード:OR-ATL-CA004
■JANコード:4573307474929
■メーカー:アトラス
■カラー:マットブラック
■適合
・X FORCE ABS 国内モデル(8BK-SG79J 2022〜)
・FORCE2.0 ABS 台湾モデル(SG801 BFV 2021〜)
■生産国 台湾

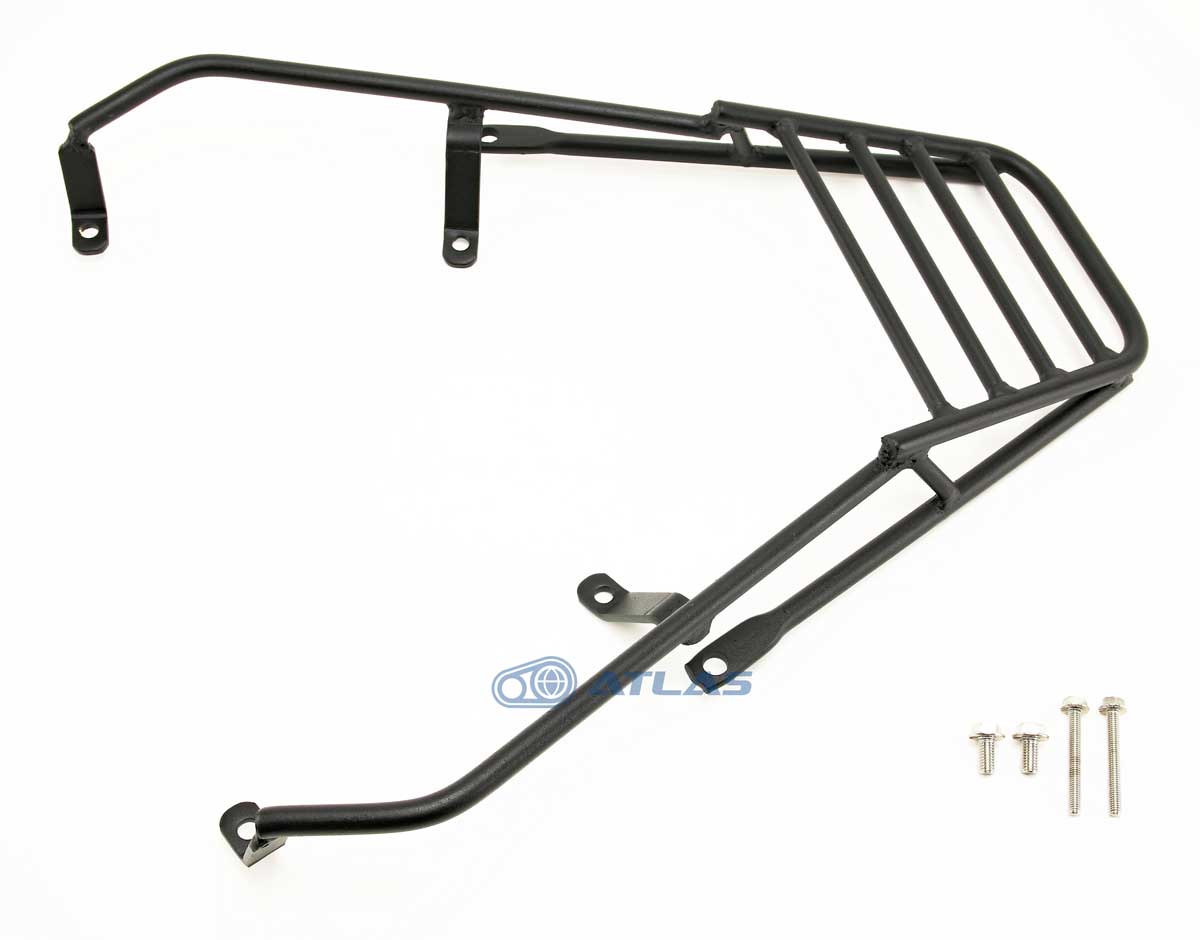

■内容
(1)キャリア本体
(2)ボルト(M6×50mm)2本
(3)ボルト(M6×35mm)2本
(4)ボルト(M8×15mm)2本
(5)ナット2個
(6)取付説明書
2024年3月26日に付属品の変更を行いました。
■商品名:アトラス X FORCE(エックスフォース)グラブバー タンデムグリップ併用強化リアキャリア
■商品コード:OR-ATL-CA004
■JANコード:4573307474929
■メーカー:アトラス
■カラー:マットブラック
■適合
・X FORCE ABS 国内モデル(8BK-SG79J 2022〜)
・FORCE2.0 ABS 台湾モデル(SG801 BFV 2021〜)
■生産国:台湾
■材質:スチール(棒鋼)
■内容
(1)キャリア本体
(2)ボルト(M6×50mm)2本
(3)ボルト(M6×35mm)2本
(4)ボルト(M8×15mm)2本
(5)ナット2個
(6)取付説明書
■重量2.4kg
■最大積載荷重 6kg
■注意事項
※製造ロットにより予告なく構成部品の内容やデザインを変更する可能性がございます。
※海外製品の為、製造過程及び輸送途中での傷つき、バリ、塗装ムラ等がある場合がございます。
※取り付けに特別な加工や、特殊工具などは必要ございませんが、構造上、製品個体差、車両個体差によってコツや工夫が必要です。
その為、専門的な知識及び技能を有する方が取り付けることを前提としております。
※純正バックレストとの同時装着はできません。
■取り付け方法
1.グラブバーを止めているキャップ4個とボルト4本を取り外し、グラブバーを取り外します。
2.グラブバー後方左右2箇所の窪みにナットを設置し、グラブバーの上にキャリアを重ねます。
3.グラブバーとキャリアを重ねた状態で車両へ設置し、ボルト6本で仮止めをしてください。
※(2)ボルト(M6×50mm)2本、(3)ボルト(M6×35mm)2本、(4)ボルト(M8×15mm)2本の使用箇所
・グラブバー前方左右2箇所・・・(2)ボルト(M6×50mm)1本ずつ
・グラブバー後方左右2箇所・・・(3)ボルト(M6×35mm)1本ずつ
・グラブバー裏側左右2箇所・・・(4)ボルト(M8×15mm)1本ずつ
4.締め付けトルクを遵守して、各ボルトの本締めをします。
・(2)ボルト(M6×50mm)2本【締め付けトルク:16Nm(1.6kgf・m)】
・(3)ボルト(M6×35mm)2本【締め付けトルク:16Nm(1.6kgf・m)】
・(4)ボルト(M8×15mm)2本【締め付けトルク:24Nm(2.4kgf・m)】
