DIYキット1Hz〜50MHz水晶発振器テスタ周波数カウンタ

説明:
このドキュメントでは.安価な PIC マイクロコントローラといくつかの 7 セグメント LED 桁を使用した小型周波数カウンタの構築について説明します.周波数範囲 1 Hz ... 50 MHz 5桁の分解能(例えばx.xxxx kHz.x.xxxx MHzなどを表示)またはxx. MHz)測定信号振幅は最大30V 4-40mのパッシブクリスタルは測定可能異なるゲート時間による自動範囲切り替え周波数オフセットのオプションの追加または減算(プログラム可能)部品点数が非常に少ない: PIC 16F628.7セグメントLEDディスプレイ5個.20MHz水晶振動子.抵抗数個オプション(設定可能)の省電力モードにより.自動的に15秒以内に周波数が大きく変化しない場合は.ディスプレイがオフになります. USB 5VまたはDC5-12V電源を使用可能
パッケージに含まれるもの:
DIYキット1個USBケーブル1本
...

DIYキット1Hz〜50MHz水晶発振器テスタ周波数カウンタ

DIYキット1Hz〜50MHz水晶発振器テスタ周波数カウンタ

DIYキット1Hz〜50MHz水晶発振器テスタ周波数カウンタ

DIYキット1Hz〜50MHz水晶発振器テスタ周波数カウンタ

DIYキット1Hz〜50MHz水晶発振器テスタ周波数カウンタ

説明:

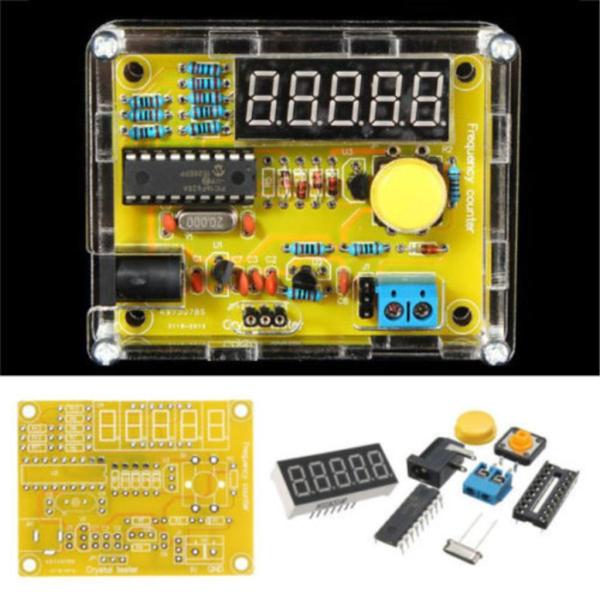

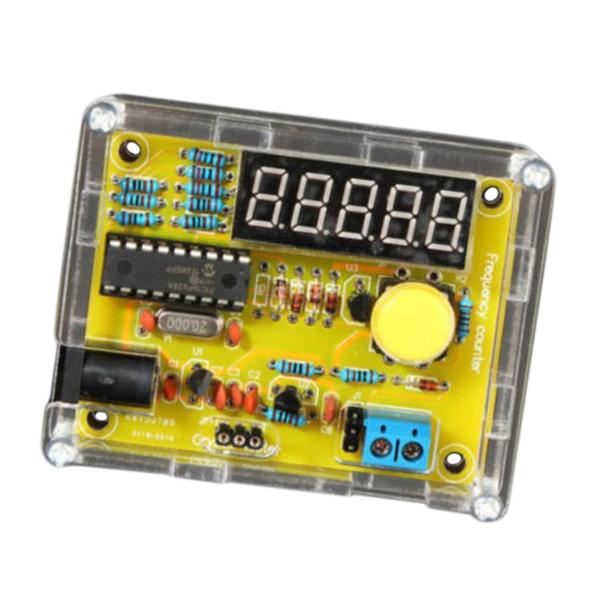

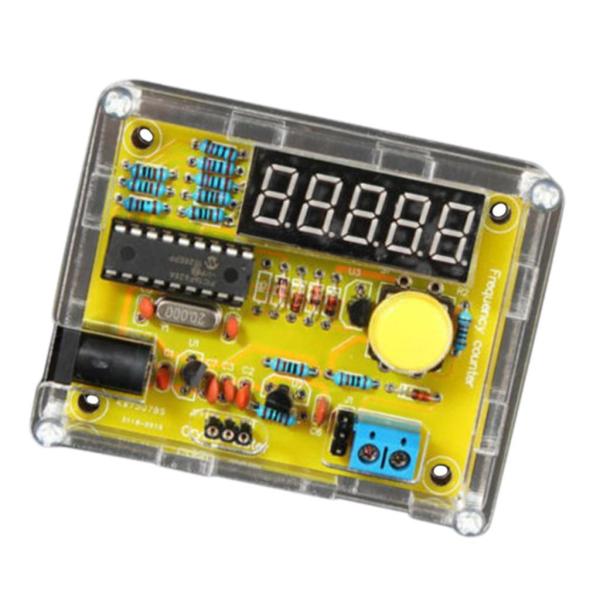

このドキュメントでは.安価な PIC マイクロコントローラといくつかの 7 セグメント LED 桁を使用した小型周波数カウンタの構築について説明します.
周波数範囲 1 Hz ... 50 MHz
5桁の分解能(例えばx.xxxx kHz.x.xxxx MHzなどを表示)
またはxx. MHz)
測定信号振幅は最大30V
4-40mのパッシブクリスタルは測定可能
異なるゲート時間による自動範囲切り替え
周波数オフセットのオプションの追加または減算(プログラム可能)

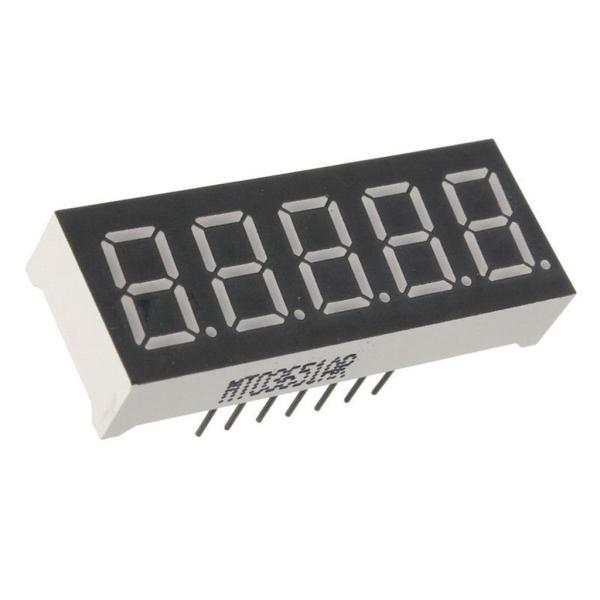

部品点数が非常に少ない: PIC 16F628.7セグメントLEDディスプレイ5個.20MHz水晶振動子.抵抗数個
オプション(設定可能)の省電力モードにより.自動的に
15秒以内に周波数が大きく変化しない場合は.ディスプレイがオフになります.
USB 5VまたはDC5-12V電源を使用可能


パッケージに含まれるもの:


DIYキット1個
USBケーブル1本
