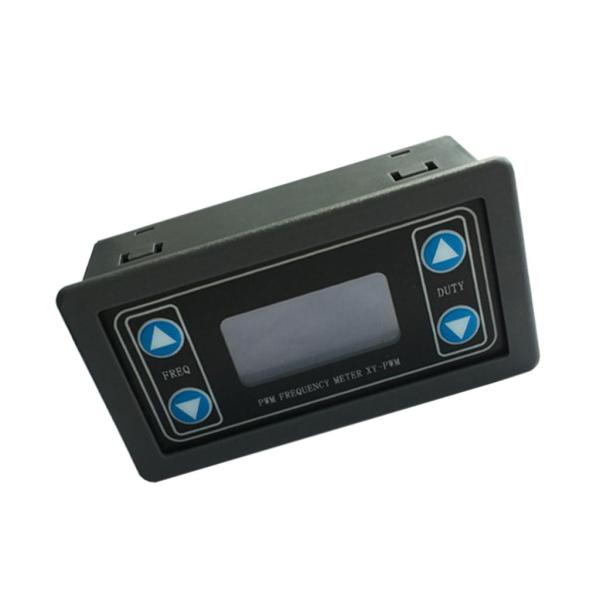

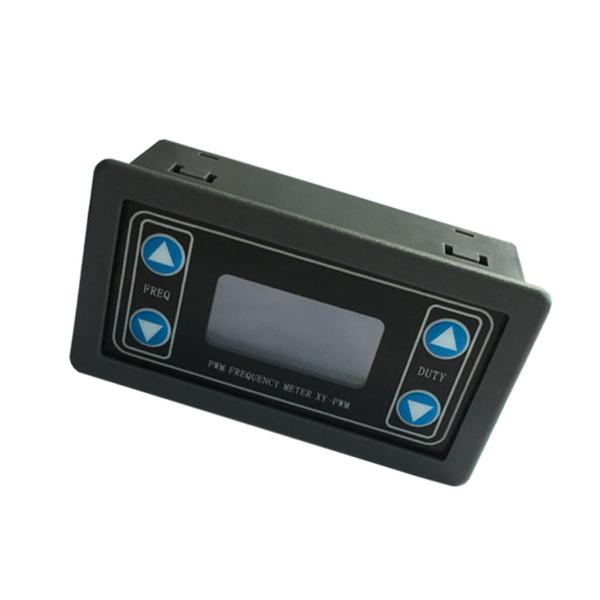

シェル付き信号発生器モジュール調整可能な パルス周波数デューティ サイクル

説明:

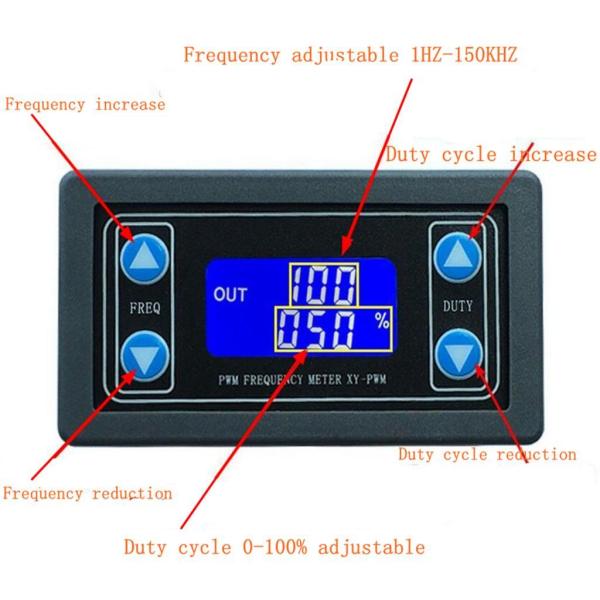

LCDディスプレイの周波数とデューティサイクル.非常に明確な出力は.周波数とデューティサイクルに設定できます.
広い周波数範囲.高精度
シリアル通信.TTLレベル
周波数は4つの範囲.自動切り替えに分けられます.
すべての設定パラメータ.自動的に保存されたパワーダウン.
適用範囲:
1.方形波信号発生器として使用され.実験開発と使用のために方形波信号を発生します.
2.モータドライバを制御する方形波信号を生成するために使用されます.
MCU用の調整可能パルスを生成する.
4.調整可能なパルスを生成し.関連する回路を制御します(調光速度およびその他のアプリケーション).

仕様:

周波数は4つの範囲に分けられます.自動切り替え:
1．(小数点なし):最小単位は1Hz.値範囲は1Hz〜999Hz.
2. X.XX(百の小数点)の最小単位は0.01Khz.1.00Khz〜9.99Khzの範囲です.
XX．X(10の小数点):最小単位は0．1KHzである. 10.0KHz〜99.9KHzの値の範囲
(十の百の小数点):最小単位は1KHz.値の範囲1KHz〜150KHz
デューティサイクル範囲:0〜100%
モジュールパラメータ:

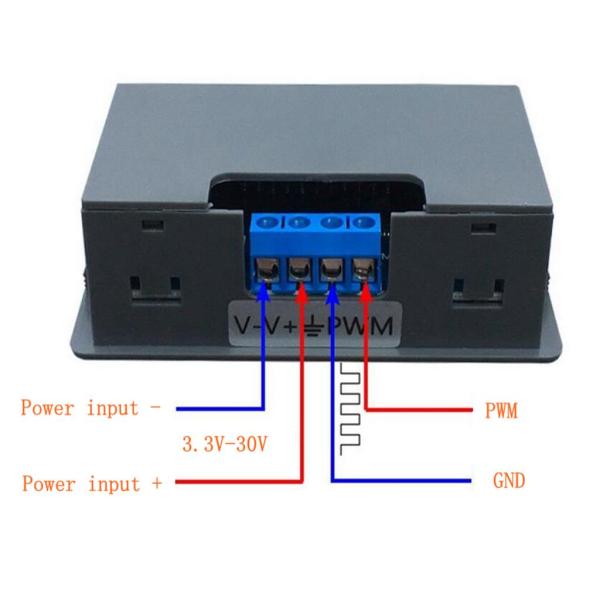

動作電圧:3.3〜30V.
周波数範囲:1Hz〜150KHz.
周波数精度:約2%.
信号負荷容量:出力電流は約5〜30mAです.
出力振幅:電源電圧に等しい振幅.
周囲温度:-20〜70℃
サイズ:79×43×26mm / 3.11×1.69×1.02インチ
シリアル制御(シングルチップTTLレベル通信):
通信規格:9600 bpsデータビット:8
ストップビット:1
チェックディジット:なし
フロー制御:なし
正常に設定されました.
セットアップは失敗しました:FALL.

パッケージに含まれるもの:

1倍速信号発生器
