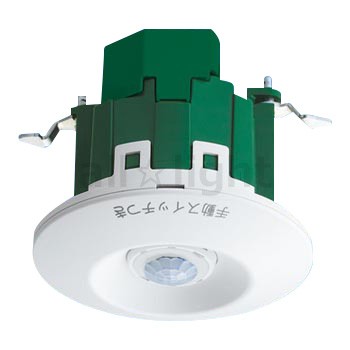

パナソニック 天井取付熱線センサ付自動スイッチ 4線式 1箇所検知形 直径85mm 埋込穴φ70mm セードなし 1.2A 100V AC ホワイト WTK2611K
12,408
メーカー：Panasonic / パナソニック電工
(旧ナショナル National 松下電工)
シリーズ名： 天井取付熱線センサ付自動スイッチ
定格:1.2A 100V AC
検知後連続動作時間約10秒-30分可変形
適用電線:φ1.6 φ2 Cu(銅) 単線専用
より線にはWV2500、WV2501棒型圧着端子をご使用ください。
≪換気扇≫
1W-100Wまで
従来センサ（φ105mm）からのお取替えの際の目隠し用として埋込プレートWTK2089をご使用下さい。
手元で切替操作する場合は操作ユニットをご使用下さい。
関連キーワード
人感 スイッチ 埋め込み 熱線センサー 配線器具 屋内用 かってにスイッチ
(旧ナショナル National 松下電工)
シリーズ名： 天井取付熱線センサ付自動スイッチ
定格:1.2A 100V AC
検知後連続動作時間約10秒-30分可変形
適用電線:φ1.6 φ2 Cu(銅) 単線専用
より線にはWV2500、WV2501棒型圧着端子をご使用ください。
≪換気扇≫
1W-100Wまで
従来センサ（φ105mm）からのお取替えの際の目隠し用として埋込プレートWTK2089をご使用下さい。
手元で切替操作する場合は操作ユニットをご使用下さい。
関連キーワード
人感 スイッチ 埋め込み 熱線センサー 配線器具 屋内用 かってにスイッチ
こちらの商品は外箱を開封された場合、返品交換を承ることは出来かねます。
(不良商品の場合は除く)
商品の品番・仕様等を充分にご確認頂いた上でご注文ください。
その他条件に付きましてはお買い物ガイドをご確認ください。
■特徴
人の動きがスイッチです。かってにスイッチ
センサが人の動きを感知してあかりをON/OFFするので快適・便利。
消し忘れを防止して省エネに役立ちます。
手元で切替操作ができる操作ユニットもございます。
※3線式/4線式のかってにスイッチと接続できます。2線式は接続できませんのでご注意下さい。
※この商品は電気工事士による取付工事が必要です。
資格を有しない一般消費者は、取付・取替工事を行うことは法律上できません。
メーカー：Panasonic / パナソニック電工
(旧ナショナル National 松下電工)
シリーズ名： 天井取付熱線センサ付自動スイッチ
定格:1.2A 100V AC
検知後連続動作時間約10秒-30分可変形
適用電線:φ1.6 φ2 Cu(銅) 単線専用
より線にはWV2500、WV2501棒型圧着端子をご使用ください。
【負荷接続灯数】
1.HID負荷・特殊機能付照明器具（調光機能付やセンサ機能付など）には使用できません。
2.壁スイッチで点灯切替機能付きの照明器具（リモコン機能付を含む）は使用できません。消灯後すぐに再点灯すると点灯モードが変わりますので、ご使用にならないでください。
3．特殊機能付（人感センサなど）・電気シャッター付・DCモータータイプの換気扇には使用できません。
≪LED照明≫
※照明器具台数ではなく、LEDユニットの灯数をご確認ください。
※CB1は調光機能付ですが、調光できません。
≪表に記載のないLED照明・インバーター照明・蛍光灯（他社製を含む）≫
入力電流の合計が1A以下、突入電流の合計が130A以下にしてください。
≪白熱灯≫
120Wまで
≪換気扇≫
1W-100Wまで
従来センサ（φ105mm）からのお取替えの際の目隠し用として埋込プレートをご使用下さい。
手元で切替操作する場合は下記操作ユニットをご使用下さい。
アドバンスシリーズ
コスモシリーズワイド21
フルカラー
※この器具は、単独でご使用下さい。熱線センサ付自動スイッチ（子器）は接続できません。
※蛍光灯は、頻繁に点滅を繰り返すとランプ寿命が短くなります。検知回数の多い場所（人通りの多い通路、廊下、トイレやマンションのエントランスホールなど）でお使いの場合は、LED照明器具または白熱灯器具、電子スタート式蛍光灯器具、高周波点灯蛍光灯（インバータ）器具を選定してください。（グロー式蛍光灯、ラピッド式蛍光灯、電球形蛍光灯は、極端にランプ寿命が短くなります。）さらに、点滅回数が少なくなるよう、明るさセンサ調整つまみを「暗め」側、動作保持時間調整つまみを「15分」以上の長めの時間にしてください。
また、人通りの多い時間帯は操作ユニット（別売）を併用して連続点灯してください。
※検知範囲以遠でも検知能力が備わっていますので、気温と人の温度差が大きい冬季などは、計画上の検知範囲外でも検知する場合があります。
※下記のような場所には取り付けないでください。
1.エアコンの吹き出しやストーブなどの高熱を発生する器具の近くや対向するところなど急激な温度変化のある場所。
2.白熱灯照明器具から40cm以内の場所。
3.カーテンや観葉植物などゆれるものが置かれている場所。
4.照明器具が検知範囲に入る場所。
5.大理石など太陽光線を強く反射する床面・壁面のある場所。
6.間仕切りなど遮光物体のある場所。熱線（遠赤外線）は透明なガラスでも大半が遮断されます。従ってガラスの向こう側での人間の動きはほとんど検知しません。
7.太陽光線、ヘッドライトなど強い光が直接当たる所。
8.トイレの自動開閉便座や自動洗浄水の放水を検知する場所。
9.手すりなどにより検知エリアが妨げられる場所。
また、被検知物が周囲との温度差が大きいとき（車両、気温が低い冬季など）は、検知範囲外でも検知動作する場合があります。
（光沢のある壁・床面で熱線が反射し、狙いの検知範囲外でも人を検知する場合があります）
※本商品は、照明制御のスイッチです。 負荷配線にコンセント回路を接続しないでください。
※電源（AC100V）を投入してからセンサが働きだすまで、約30秒かかります。その間、照明は点灯状態となります。
(不良商品の場合は除く)
商品の品番・仕様等を充分にご確認頂いた上でご注文ください。
その他条件に付きましてはお買い物ガイドをご確認ください。
■特徴
人の動きがスイッチです。かってにスイッチ
センサが人の動きを感知してあかりをON/OFFするので快適・便利。
消し忘れを防止して省エネに役立ちます。
手元で切替操作ができる操作ユニットもございます。
※3線式/4線式のかってにスイッチと接続できます。2線式は接続できませんのでご注意下さい。
※この商品は電気工事士による取付工事が必要です。
資格を有しない一般消費者は、取付・取替工事を行うことは法律上できません。
メーカー：Panasonic / パナソニック電工
(旧ナショナル National 松下電工)
シリーズ名： 天井取付熱線センサ付自動スイッチ
定格:1.2A 100V AC
検知後連続動作時間約10秒-30分可変形
適用電線:φ1.6 φ2 Cu(銅) 単線専用
より線にはWV2500、WV2501棒型圧着端子をご使用ください。
【負荷接続灯数】
1.HID負荷・特殊機能付照明器具（調光機能付やセンサ機能付など）には使用できません。
2.壁スイッチで点灯切替機能付きの照明器具（リモコン機能付を含む）は使用できません。消灯後すぐに再点灯すると点灯モードが変わりますので、ご使用にならないでください。
3．特殊機能付（人感センサなど）・電気シャッター付・DCモータータイプの換気扇には使用できません。
≪LED照明≫
| 電源ユニット 内蔵（一体）型 | 消費電力 | 0.2W-10W未満 | 6台まで |
| 10W-110W未満 | 60Wまで | ||
| 電源ユニット別置型 | 60Wまで | ||
| LEDユニット電源内蔵型 | 起動方式：CE1 | 5灯まで | |
| LEDフラットランプ | GX53 | 起動方式：CE1 | |
| 起動方式：CB1 | |||
| 起動方式：CF1 | 3灯まで | ||
| LED電球 | E11・E17・E26口金 | 3灯まで | |
※照明器具台数ではなく、LEDユニットの灯数をご確認ください。
※CB1は調光機能付ですが、調光できません。
≪表に記載のないLED照明・インバーター照明・蛍光灯（他社製を含む）≫
入力電流の合計が1A以下、突入電流の合計が130A以下にしてください。
≪白熱灯≫
120Wまで
≪換気扇≫
1W-100Wまで
従来センサ（φ105mm）からのお取替えの際の目隠し用として埋込プレートをご使用下さい。
手元で切替操作する場合は下記操作ユニットをご使用下さい。
アドバンスシリーズ
コスモシリーズワイド21
フルカラー
※この器具は、単独でご使用下さい。熱線センサ付自動スイッチ（子器）は接続できません。
※蛍光灯は、頻繁に点滅を繰り返すとランプ寿命が短くなります。検知回数の多い場所（人通りの多い通路、廊下、トイレやマンションのエントランスホールなど）でお使いの場合は、LED照明器具または白熱灯器具、電子スタート式蛍光灯器具、高周波点灯蛍光灯（インバータ）器具を選定してください。（グロー式蛍光灯、ラピッド式蛍光灯、電球形蛍光灯は、極端にランプ寿命が短くなります。）さらに、点滅回数が少なくなるよう、明るさセンサ調整つまみを「暗め」側、動作保持時間調整つまみを「15分」以上の長めの時間にしてください。
また、人通りの多い時間帯は操作ユニット（別売）を併用して連続点灯してください。
※検知範囲以遠でも検知能力が備わっていますので、気温と人の温度差が大きい冬季などは、計画上の検知範囲外でも検知する場合があります。
※下記のような場所には取り付けないでください。
1.エアコンの吹き出しやストーブなどの高熱を発生する器具の近くや対向するところなど急激な温度変化のある場所。
2.白熱灯照明器具から40cm以内の場所。
3.カーテンや観葉植物などゆれるものが置かれている場所。
4.照明器具が検知範囲に入る場所。
5.大理石など太陽光線を強く反射する床面・壁面のある場所。
6.間仕切りなど遮光物体のある場所。熱線（遠赤外線）は透明なガラスでも大半が遮断されます。従ってガラスの向こう側での人間の動きはほとんど検知しません。
7.太陽光線、ヘッドライトなど強い光が直接当たる所。
8.トイレの自動開閉便座や自動洗浄水の放水を検知する場所。
9.手すりなどにより検知エリアが妨げられる場所。
また、被検知物が周囲との温度差が大きいとき（車両、気温が低い冬季など）は、検知範囲外でも検知動作する場合があります。
（光沢のある壁・床面で熱線が反射し、狙いの検知範囲外でも人を検知する場合があります）
※本商品は、照明制御のスイッチです。 負荷配線にコンセント回路を接続しないでください。
※電源（AC100V）を投入してからセンサが働きだすまで、約30秒かかります。その間、照明は点灯状態となります。
